Bomba Oleohidraulica 20C10/18X815RG
Bomba hidráulica de engranajes, dirección de rotación sentido anti horario
Muchos sistemas requieren un volumen alto a baja presión para el desplazamiento rápido de un tornillo de banco o una herramienta, y luego un volumen bajo y una presión alta para sujetar o alimentar.
Esto se puede lograr mediante un circuito hi-lo usando dos bombas. Durante la marcha rápida, ambas bombas alimentan el sistema. Cuando la presión aumenta durante la sujeción o la alimentación, la bomba principal de gran volumen se descarga y la bomba pequeña mantiene la presión.
Estas bombas de engranajes ofrecen la ventaja de requerir menor potencia del motor.

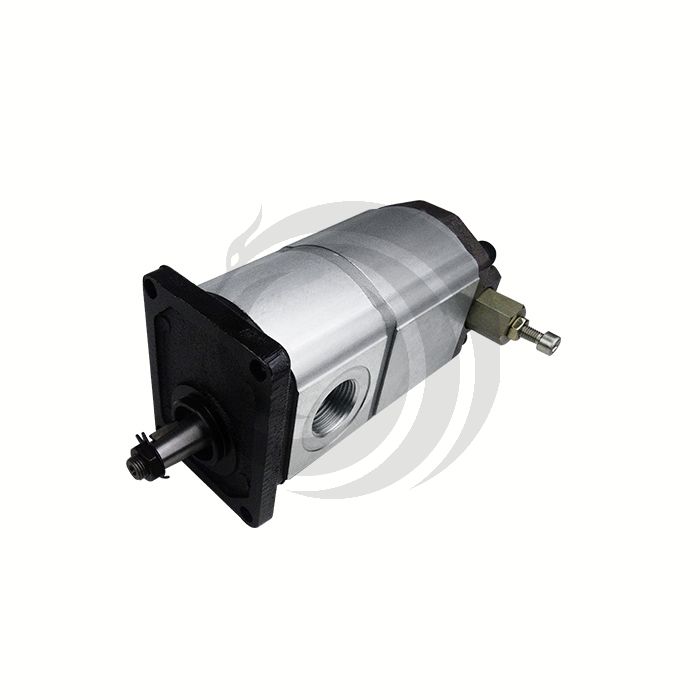

bomba de engranajes en tándem alto-bajo con válvulas integradas como muestra la imagen
Aplicaciones
- Compactadores de basura
- Picadora de leña
- Prensas industriales
- Dobladora industrial
Informacion Tecnica:
- Eje cónico 1:8
- Entrada y salida común
- Bomba delantera: 10 cc/rev, Bomba trasera: 18 cc/rev,
- Rotación: En el sentido contrario de las agujas del reloj desde la vista del eje
- Presión de apertura de la válvula de descarga 60-65 bar
- Presión nominal de la primera etapa 200 bar, velocidad nominal 1500 rpm
| Detalle técnico | |||||||||
| Despalamiento bomba delantera Lt (1500d/dk) | Desplazamiento bomba trasera Lt (1500d/dk) | Máx. presión bomba delantera | Máx. presión bomba trasera | Velocidad de trabajo | Rotacion | Conexion entrada | Conexion salida | ||
| 10 cc / rev | 15 cc / rev | 18 cc / rev | 27 cc / rev | 200 Bar | 70 Bar | Máx 3000 rpm | Anti horario | G ø 31 mm | G ø 19 mm |
* La válvula de descarga se abre a 70 bar y el aceite regresa a la entrada desde la bomba trasera. Solo la bomba frontal proporciona flujo al sistema.
