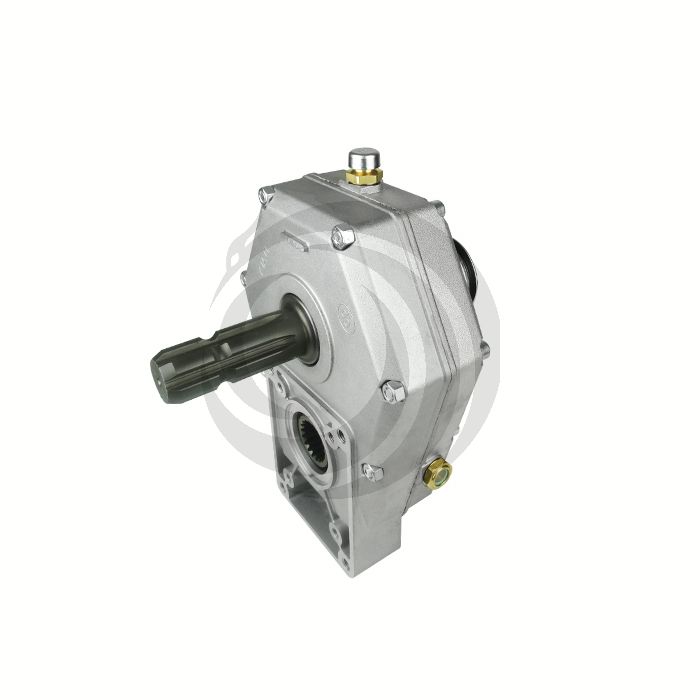

Caja Multiplicadora Bomba Oleohidraulica Engranaje Externos
La multiplicadora es un elemento que aumenta las revoluciones de giro de un conjunto de elementos y divide en la misma proporción la fuerza del eje.
Este compuesto multiplicador de velocidad se adapta a bombas de 32, 40, 48, 52 y 64 lts/min, lo que permite el accionamiento de cilindros de doble efecto de motores y prensas, deposito de aceite de capacidad a pedido.
Posee una caja de engranaje de ejes paralelos, con una entrada hembra de conexión rápida de 6 dientes y un diámetro exterior de 13/8'' (35mm). Una relación de transmisión 1:3, lo que es significativamente importante ya que al girar toma la fuerza de 540 rpm, haciendo girar a la bomba 3 veces esta velocidad, es decir 1620 rpm.
Este multiplicador se caracteriza por las pocas pérdidas que presenta durante todo el proceso de transmisión. Estas pérdidas mecánicas se deben a la fricción entre dientes del engranaje y al flujo de aceite necesario para la lubricación. En las pérdidas mecánicas se incluyen también las debidas a la fricción entre los rodamientos y los cojinetes de apoyo.
La caja multiplicadora esta diseñada para conectar bombas de engranajes a tomas de fuerza de tractores agrícolas.
La multiplicadora es un elemento que aumenta las revoluciones de giro de un conjunto de elementos y divide en la misma proporción la fuerza del eje.
Este compuesto multiplicador de velocidad se adapta a bombas de 32, 40, 48, 52 y 64 lts/min, lo que permite el accionamiento de cilindros de doble efecto de motores y prensas, deposito de aceite de capacidad a pedido.
Posee una caja de engranaje de ejes paralelos, con una entrada hembra de conexión rápida de 6 dientes y un diámetro exterior de 13/8'' (35mm). Una relación de transmisión 1:3, lo que es significativamente importante ya que al girar toma la fuerza de 540 rpm, haciendo girar a la bomba 3 veces esta velocidad, es decir 1620 rpm.
Este multiplicador se caracteriza por las pocas pérdidas que presenta durante todo el proceso de transmisión. Estas pérdidas mecánicas se deben a la fricción entre dientes del engranaje y al flujo de aceite necesario para la lubricación. En las pérdidas mecánicas se incluyen también las debidas a la fricción entre los rodamientos y los cojinetes de apoyo.
La caja multiplicadora esta diseñada para conectar bombas de engranajes a tomas de fuerza de tractores agrícolas.
| Caja multiplicadora para bomba hidráulica | |
|---|---|
| Tipo de eje | Eje de acoplamiento rápido corto macho-hembra |
| Relación de transmisión | 1:3 |
| KW de potencia | 20 |
| Material de la carcasa | Aluminio |
Detalle Técnico
Entrada torque M 1 daNm | 49 |
Salida torque M 2 daNm | 16 |
Velocidad entrada N 1 n/min | 540 |
Velocidad salida N2 n/min | 1620 |
Proporción N2 / N1 | 3 |
| Potencia Kw | 20 |
| Masa Kg | 9,5 |
